MessageSujet: Re: Les modèles de goun80   Dim 23 Oct 2011 - 10:57

Dans celui-là:

http://www.hansebubeforum.de/showtopic.php?threadid=17004&pagenum=40
Revenir en haut Aller en bas
sloryburn

avatar
Date d'inscription : 29/08/2010
Emploi : Grutier / informatique/ moto

MessageSujet: Re: Les modèles de goun80   Dim 23 Oct 2011 - 20:40

Tu te lances un gros défi qui n'est pas évident ! Bon courage

Tes plans sont en cm ?

Je vais essayer d'en fabriquer une pour voir ce que ça donne :)
Revenir en haut Aller en bas
tibo07

avatar
Date d'inscription : 19/02/2010
Localisation : Reims
Emploi : Modélisme

MessageSujet: Re: Les modèles de goun80   Dim 23 Oct 2011 - 21:49

bonjour,
Si tu veux faire les pales en bois, choisis le balsa c'est très léger et très facile à poncer. Wink
Revenir en haut Aller en bas
goun80

avatar
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

MessageSujet: Re: Les modèles de goun80   Dim 23 Oct 2011 - 22:12

non les plans sont a échelle réel sur autocad ensuite je fait une présentation ( mise en page en langage autocad )au 1/ 50 em et le tour est jouer ensuite c'est simple les cote seron en m il y a juste a multiplier par 2

pour les pales je vais d’abord testée la mousse polyuréthanne a découpée. j'ai surtout peur de la solidité de la mousse si le teste est concluent je resterai en mousse


je vais déjà commencé par l'environnement plateforme ,route, fondation, ferraillage
je voulais savoir qu'es que tu utilise pour le treillis soudée sloryburn
Revenir en haut Aller en bas
sloryburn

avatar
Date d'inscription : 29/08/2010
Emploi : Grutier / informatique/ moto

MessageSujet: Re: Les modèles de goun80   Dim 23 Oct 2011 - 22:19

ben j'utilise soit du grillage en acier ou de la moustiquaire que je repeint en marron façon rouille.
Revenir en haut Aller en bas
goun80

avatar
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

MessageSujet: Re: Les modèles de goun80   Sam 29 Oct 2011 - 21:38

travail de la journée : moulage des pales
matière : plaque d’isolant polyuréthane en 50 mm
longueur : 82 cm. j'ai imprimé un patron en papier grâce à autocad
pour le moment, quantités : réussi 1 + loupé 1

les photos









Revenir en haut Aller en bas
LIEBHERR60


Date d'inscription : 11/06/2010
Localisation : oise
Emploi : collectionneur de grosse grues et engins miniers

MessageSujet: Re: Les modèles de goun80   Dim 30 Oct 2011 - 2:16

J'ai trouver ceci http://www.hansebubeforum.de/showtopic.php?threadid=10330 en espérant que cela t'aide dans ton projet , bon courage pour la suite de ton dio Very Happy
Revenir en haut Aller en bas
goun80

avatar
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

MessageSujet: Re: Les modèles de goun80   Dim 30 Oct 2011 - 14:50

2 pales découpées, sans compter les 3 loupées (2 erreurs de coupe et 1 avec une bulle d'air dans la mousse).
La dernière, tranquillement cet après midi. après j’attaque le mât en PVC.
ensuite la préparation du socle de la plateforme
taille prévue de la planche : 1.5 x 1.5
pour le transport elle sera en 2 parties de 1.5 x 0.75 (voir plan)



échelle 1/1

pour ce qui est du décor, j'hésite entre un champs, une pâture ou la forêt.

la pâture ça serait pas mal avec une petite clôture autour des plateformes à la fin du chantier.


épaisseur de la planche : 10 mm
je vais utiliser pour la mise en forme du terrain de la mousse et pour la plateforme du contre-plaqué

A +
Revenir en haut Aller en bas
goun80

avatar
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

MessageSujet: Re: Les modèles de goun80   Dim 20 Nov 2011 - 0:45

j’hésite entre la version précédente et une version "light" de dimension 60cm par 122cm par manque de place surtout par soucis de simplicité

voila le plan de cette version

échelle 1 pour les côtes
cette version parait sympa aussi
Revenir en haut Aller en bas
borneo

avatar
Date d'inscription : 21/05/2010
Localisation : Thailand
Emploi : loisirs miniatures TP,passionne par l asie

MessageSujet: Re: Modèles de goun80    Dim 20 Nov 2011 - 6:26

Super ce que tu fais :lol:

Au sujet du mât en PVC : Qu'est-ce que la "mise en forme avec décapeur thermique" scratch scratch scratch
Revenir en haut Aller en bas
goun80

avatar
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

MessageSujet: Re: Les modèles de goun80   Dim 20 Nov 2011 - 12:18

pour le PVC :

étape 1 : faire des patrons en papier aux extrémités de chaque tronçons avec Autocad dans mon cas
étape 2 : au Dremel, couper dans le sens de la longueur le tuyau en triangle pour obtenir un tuyau qui ce rétrécit
étape 3 : prendre un gros élastique pour entourer le tuyau. ça sert à le compresser et en même temps à garder sa forme
étape 4 : la plus difficile : chauffer au décapeur mais pas trop, juste pour qu'il ne revienne pas

répétition des étapes 2, 3, 4 pour avoir les bonnes dimensions
étape 5 : la soudure la plus dure j'ai testé plusieurs solutions. celle qui m'a donné le meilleur résultat c'est de prendre un fer à souder, bien avoir biseauté le tuyau, prendre du pvc (celui que l'on a découpé précédemment).
après tu soudes et tu ponces
étape 6 : pour mon mât, au milieu, j'ai prévu une tige filetée

la suite cet après-midi
Revenir en haut Aller en bas
borneo

avatar
Date d'inscription : 21/05/2010
Localisation : Thailand
Emploi : loisirs miniatures TP,passionne par l asie

MessageSujet: Re: Modèles de goun80    Lun 21 Nov 2011 - 4:57

Merci pour le conseil !!!

Moi qui projetai de faire un petit dio avec une 11200 ou une "grosse à treillis" mais ne connaissant pas l'astuce...
Et pour ce que tu fais !!!
Revenir en haut Aller en bas
goun80

avatar
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

MessageSujet: Re: Les modèles de goun80   Sam 10 Déc 2011 - 2:53

Voilà les derniers arrivés
le JIB de la ltm 11200


Le test de décapage peinture à l’acétone.

les amélioration YCC :
-les vérins à peindre

-les petits contrepoids avec les "H" et les ronds à ajouter sur les CP d’origine

-les plaques en tôle larmée et la fixation pour relier le camion et le dolly du porte flèche
Revenir en haut Aller en bas
goun80

avatar
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

MessageSujet: Re: Les modèles de goun80   Mar 20 Déc 2011 - 19:51

passage de la LTM 11200 en mode Noël.
Revenir en haut Aller en bas
goun80

avatar
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

MessageSujet: Re: Les modèles de goun80   Sam 4 Fév 2012 - 12:26

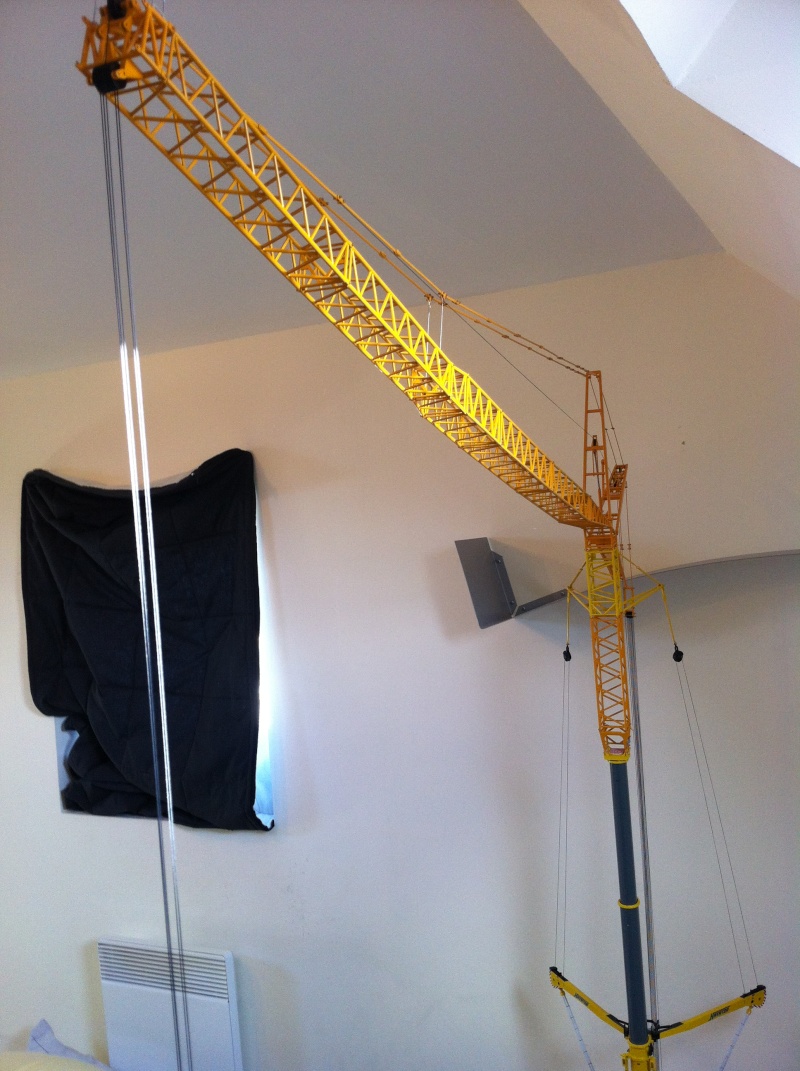

J'ai descendu mes planches au sol, du coup, j'ai mis la 11200 avec 3 fûts de sortie + la volée
Revenir en haut Aller en bas
